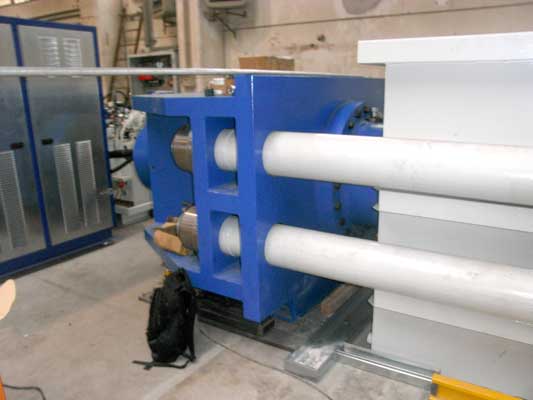

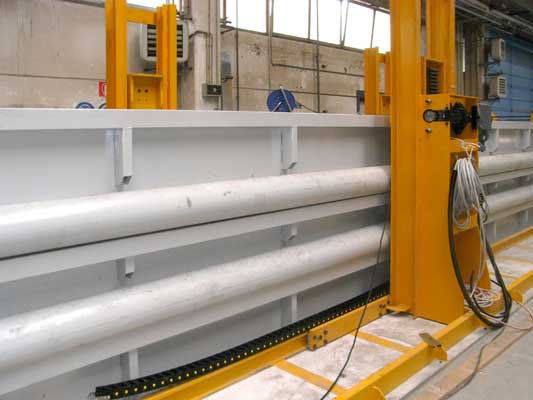

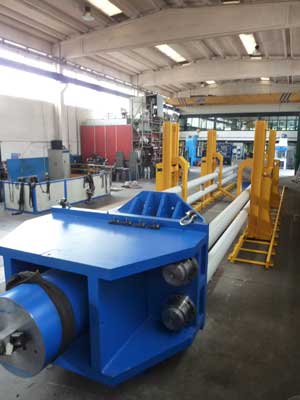

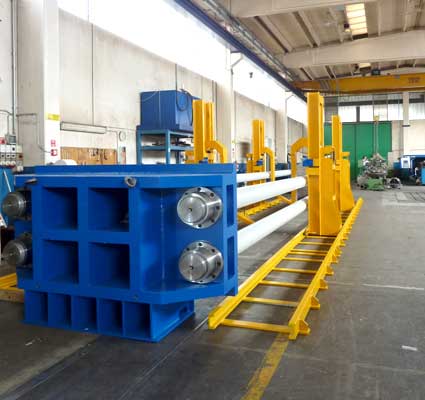

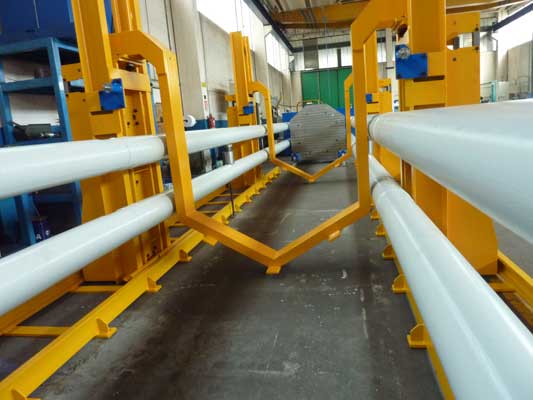

08a - prova idraulica - piccole produzioniL’impianto è costituito da una struttura a colonne con cilindro orizzontale.

Il tubo viene posizionato con ausilio di carroponte in asse con il cilindro orizzontale, successivamente il cilindro di appoggia al tubo e chiude le 2 estremità.

A questo punto un apposito sistema idraulico esterno pompa all’interno del tubo dell’acqua trattata (il trattamento dell’acqua consiste nel diluire dei prodotti che tutelino il materiale dei tubi) fino a riempirlo ed a raggiungerla pressione interna fino al limite richiesto.

Il ciclo di lavoro viene registrato e stampato per ogni tubo a testimonianza della corretta qualità.

Il tempo del ciclo dipende molto dalle dimensioni del tubo, più il diametro e la lunghezza tubo sono grandi più è lungo il tempo per inserire il volume di acqua sufficiente per la prova.

I tempi ipotetici (per riempimento/svuotamento ed esecuzione prova idraulica) su 2 tubi lunghezza 12mt possono essere circa 60 minuti per il tubo diametro 220 mm, 120 minuti per il tubo diametro 1220 mm.

08b - prova idraulica - grandi produzioniL’impianto è costituito da una vasca che viene riempita con acqua trattata (il trattamento dell’acqua consiste nel diluire dei prodotti che tutelino il materiale dei tubi) all’interno della quale il tubo viene immerso (tramite appositi supporti automatici) e si riempie.

quando il tubo è completamente pieno d’acqua un cilindro oleodinamico orizzontale spinge il tubo in modo da tappare i 2 lati, successivamente viene aumentata la pressione interna del tubo fino al limite richiesto.

Il ciclo di lavoro viene registrato e stampato per ogni tubo a testimonianza della corretta qualità. Il tempo ipotetico medio di ciclo è circa 15 minuti.
